Untransformador lleno de aceite, también conocido como transformador lleno de líquido, funciona utilizando aceite como aislante eléctrico y refrigerante. A continuación, se ofrece una descripción general de cómo funciona un transformador lleno de aceite:
Núcleo y bobinados

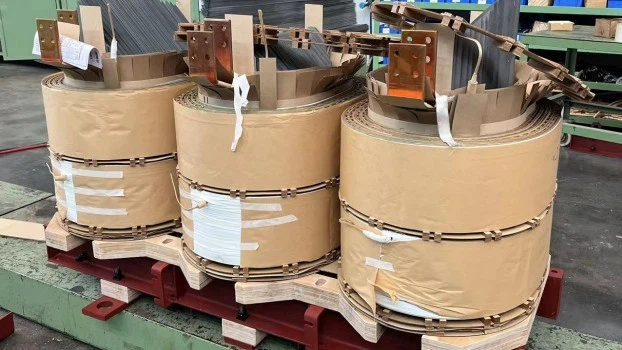

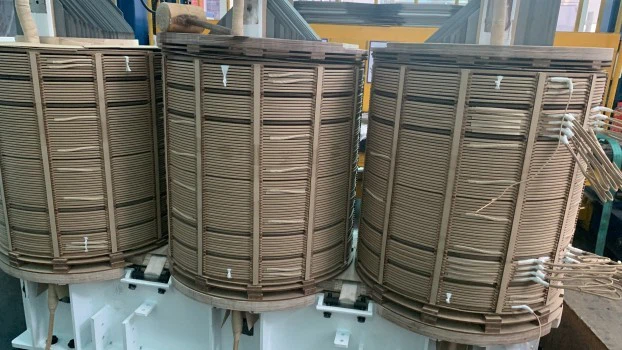

El transformador consta de un núcleo de acero laminado y dos conjuntos de bobinados: un bobinado primario interno y un bobinado secundario externo. Los bobinados suelen estar hechos de cobre o aluminio y están aislados entre sí y del núcleo.
Aislamiento de aceite

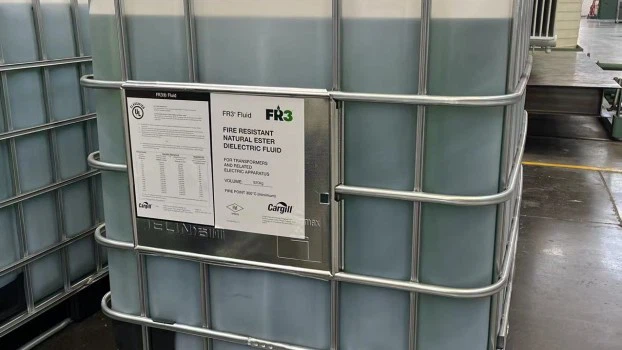

El transformador está sumergido en un tipo especial de aceite, conocido como aceite de transformador o aceite aislante. El aceite actúa como aislante eléctrico, evitando que los devanados y el núcleo entren en contacto directo entre sí y formen cortocircuitos.
Transferencia eléctrica
El devanado primario está conectado a una fuente de energía, mientras que el devanado secundario está conectado a la carga o sistema eléctrico que requiere el voltaje transformado. Cuando una corriente alterna (CA) fluye a través del devanado primario, crea un campo magnético en el núcleo.
Inducción magnética
El campo magnético inducido por el devanado primario en el núcleo hace que se induzca un voltaje en el devanado secundario. El transformador funciona según el principio de inducción electromagnética, en el que los cambios en el campo magnético inducen voltaje en los conductores cercanos (los devanados).
Enfriamiento

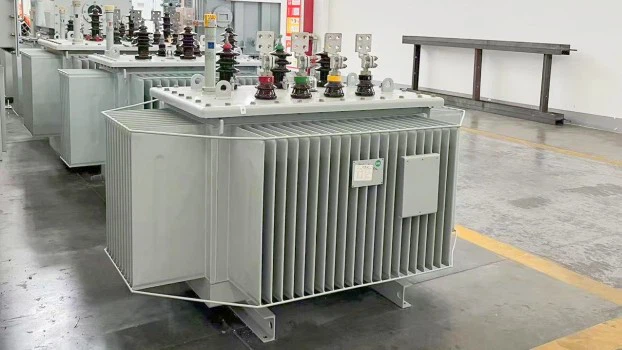

A medida que el transformador funciona, genera calor debido a las pérdidas eléctricas y las pérdidas del núcleo magnético. El aceite del transformador desempeña un papel crucial en la disipación de este calor y en el mantenimiento de la temperatura dentro de límites aceptables. El aceite absorbe el calor de los devanados y lo transfiere al tanque del transformador, donde se disipa en el entorno circundante a través de convección y radiación.
Propiedades aislantes
Además de proporcionar aislamiento eléctrico, el aceite para transformadores también ayuda a suprimir los arcos eléctricos y las descargas de corona que pueden producirse en el interior del transformador. Estos fenómenos pueden dañar el aislamiento y afectar el rendimiento del transformador.
En general, el transformador lleno de aceite garantiza una transferencia eléctrica eficiente, proporciona aislamiento y facilita el enfriamiento para garantizar el funcionamiento confiable y seguro del sistema eléctrico.
