Transformador tipo pedestal
A transformador tipo padmount, también conocido como transformador subterráneo o transformador de subestación, es un tipo de transformador eléctrico que está diseñado para instalarse en la superficie del suelo, generalmente en una plataforma o bóveda. Se utiliza comúnmente para reducir la electricidad de alto voltaje de las líneas de distribución a niveles de voltaje más bajos adecuados para uso local en áreas residenciales, comerciales o industriales.
A continuación se ofrece una descripción básica de cómotransformador tipo padmountobras:
- Recinto
A transformador tipo padmountestá alojado en una carcasa robusta y resistente a la intemperie hecha de materiales como acero u hormigón. Este gabinete protege el transformador de elementos externos como humedad, polvo y daños físicos.
- Devanados primarios y secundarios
El transformador consta de devanados primarios y secundarios. El devanado primario está conectado a las líneas de distribución de alto voltaje, mientras que el devanado secundario proporciona la salida de menor voltaje.
- Núcleo y bobina
En el interior del recinto se dispone un núcleo fabricado en acero laminado. Los devanados primario y secundario están enrollados alrededor de este núcleo. El propósito del núcleo es crear un circuito magnético que transfiera energía eléctrica del devanado primario al secundario.
- Aislamiento
Los devanados están aislados para evitar fugas eléctricas y garantizar un funcionamiento seguro. Se utilizan materiales aislantes como papel, papel impregnado de aceite o materiales sintéticos para separar los devanados y proporcionar aislamiento eléctrico.
- Sistema de refrigeración
Transformadores tipo pedestalA menudo se utiliza aceite como refrigerante y aislante. El núcleo y los devanados del transformador están sumergidos en un aceite de transformador especialmente formulado que ayuda a disipar el calor generado durante la operación. El aceite también proporciona aislamiento adicional y protege los devanados de la humedad y los contaminantes.

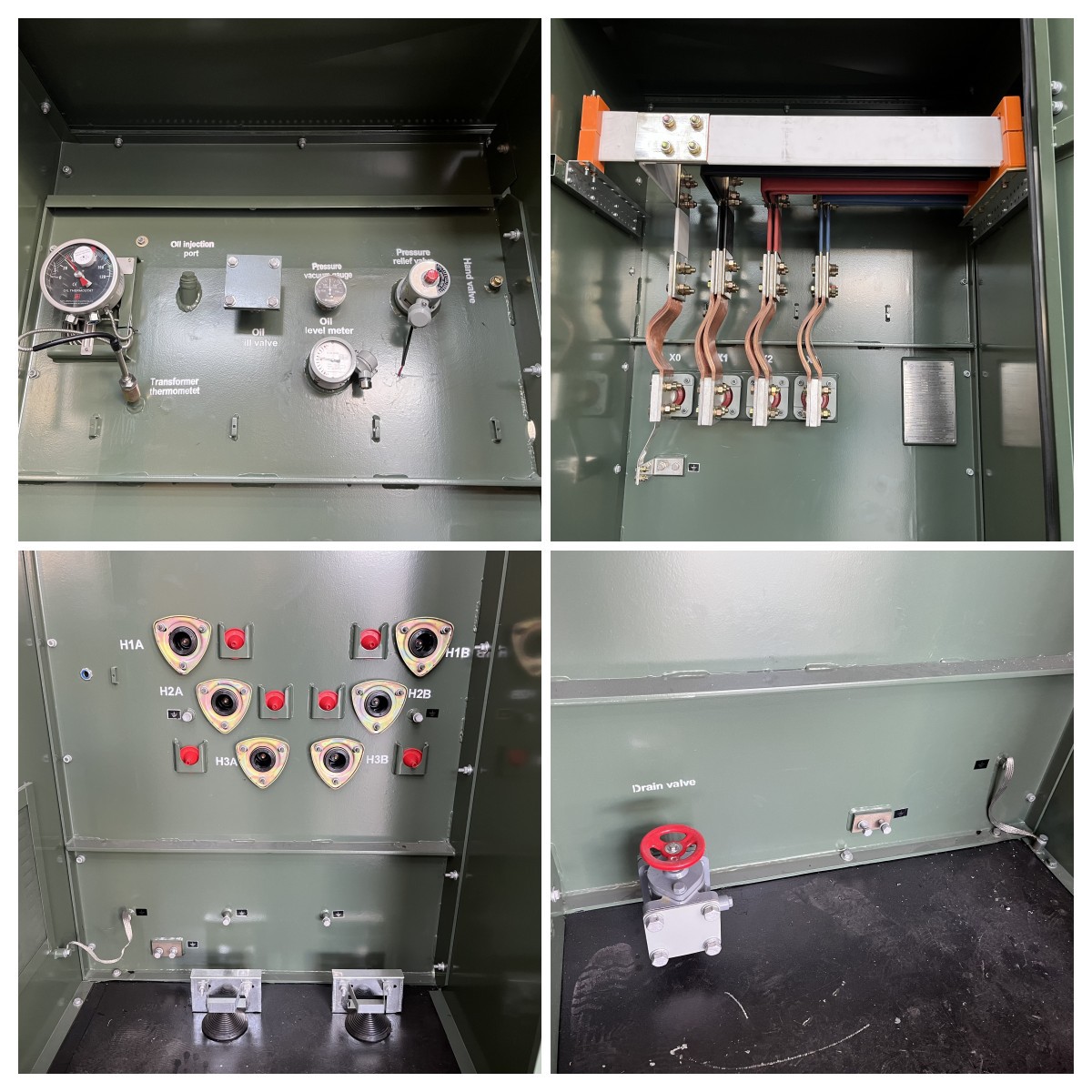

- Bujes y terminales
Los casquillos son dispositivos aislados que proporcionan conexiones eléctricas entre los devanados del transformador y los conductores externos. Permiten una conexión segura y fiable de cables de alta y baja tensión. Los terminales se utilizan para conectar el transformador a las líneas de distribución y la carga.
- Protección y Monitoreo
Transformadores tipo pedestalestán equipados con diversos dispositivos de protección y sistemas de monitorización. Estos pueden incluir fusibles, disyuntores, sensores de temperatura, dispositivos de alivio de presión e indicadores de nivel de aceite. Estas características ayudan a garantizar el funcionamiento seguro y eficiente del transformador al detectar y responder a condiciones anormales como sobrecargas, cortocircuitos o sobrecalentamiento.
En resumen, untransformador tipo padmountreduce la electricidad de alto voltaje de las líneas de distribución a niveles de voltaje más bajos adecuados para el uso local. Consta de devanados primarios y secundarios, núcleo, aislamiento, sistema de refrigeración, casquillos, terminales y dispositivos de protección. El funcionamiento del transformador se basa en principios electromagnéticos y técnicas de aislamiento para transferir energía eléctrica de manera eficiente y segura.
