Un transformador de tipo seco, también conocido como transformador seco o transformador de resina fundida, es un tipo de transformador eléctrico que no requiere un sistema de refrigeración a base de líquido como el aceite. En su lugar, utiliza materiales aislantes sólidos para proporcionar aislamiento eléctrico y disipar el calor.
Los transformadores de tipo seco se usan comúnmente en diversas aplicaciones, incluidos edificios comerciales, instalaciones industriales, redes de distribución de energía, sistemas de energía renovable e instalaciones interiores donde la seguridad contra incendios es una preocupación. Están disponibles en una amplia gama de tamaños y tensiones nominales para adaptarse a diferentes requisitos de energía.
Para obtener información sobre otros tipos de transformadores y equipos eléctricos, visite Ryan. Ryan es un fabricante profesional de transformadores con una trayectoria de más de 15 años en la industria.
¿Por qué se utilizan transformadores de tipo seco?
1.Seguridad contra incendios:Los transformadores de tipo seco no contienen líquidos inflamables como el aceite, lo que los hace menos propensos a sufrir riesgos de incendio. Esto los hace adecuados para instalaciones en áreas sensibles al fuego, como edificios comerciales, hospitales, escuelas y complejos residenciales.
2.Aplicaciones en interiores:Los transformadores de tipo seco se usan comúnmente en aplicaciones interiores donde la ventilación es limitada o donde la presencia de aceite podría ser problemática. Dado que no requieren refrigeración a base de aceite, no hay riesgo de fuga de aceite o contaminación, lo que los convierte en la opción preferida para ambientes interiores.
3.Consideraciones ambientales:Los transformadores de tipo seco son más respetuosos con el medio ambiente en comparación con los transformadores llenos de aceite. Eliminan el riesgo de derrames o fugas de petróleo y no requieren sistemas de contención ni procedimientos de eliminación de petróleo. Esto los hace adecuados para áreas ambientalmente sensibles o lugares donde se aplican estrictas normas ambientales.
4.Requisitos de mantenimiento:Los transformadores de tipo seco generalmente requieren menos mantenimiento en comparación con los transformadores llenos de aceite. No necesitan pruebas de aceite, filtrado ni reemplazo de aceite regulares. Esto reduce los costos de mantenimiento y el tiempo de inactividad asociados con las actividades de mantenimiento del transformador.
5.Reducción de ruido:Los transformadores de tipo seco tienden a producir menos ruido en comparación con los transformadores llenos de aceite. Los materiales aislantes sólidos utilizados en los transformadores secos amortiguan las vibraciones y reducen el nivel general de ruido. Esto los hace adecuados para aplicaciones donde la reducción del ruido es importante, como hospitales, bibliotecas o zonas residenciales.
6.Instalaciones de gran altitud:Los transformadores de tipo seco suelen ser los preferidos para instalaciones a gran altitud donde los transformadores llenos de aceite pueden experimentar dificultades debido a la reducción de la presión del aire. Los transformadores de tipo seco no tienen esta limitación y pueden funcionar eficazmente a grandes altitudes.
7.Consideraciones estéticas:Los transformadores de tipo seco están disponibles en diseños compactos y estéticamente agradables. Se pueden integrar fácilmente en diseños o instalaciones arquitectónicos donde el atractivo visual es un requisito.
Es importante tener en cuenta que la selección de un tipo de transformador depende de varios factores, incluida la aplicación específica, los requisitos de carga eléctrica, las normas de seguridad y las consideraciones ambientales. Consultar a Ryan puede ayudarlo a determinar el tipo de transformador que mejor se adapta a sus necesidades.
¿Cómo funcionan los transformadores secos?
Los transformadores de tipo seco constan de dos juegos de devanados aislados de cobre o aluminio: el devanado primario y el devanado secundario. El devanado primario está conectado a la fuente de voltaje de entrada, mientras que el devanado secundario está conectado a la carga.
Cuando una corriente alterna (CA) fluye a través del devanado primario, crea un campo magnético alrededor del devanado. Este campo magnético induce un flujo magnético cambiante en el núcleo del transformador.
El flujo magnético cambiante en el núcleo induce una tensión en el devanado secundario según la ley de inducción electromagnética de Faraday. La magnitud del voltaje inducido depende de la relación de espiras entre los devanados primario y secundario.
El devanado primario generalmente está diseñado para tener un nivel de voltaje más alto, mientras que el devanado secundario está diseñado para proporcionar el nivel de voltaje más bajo deseado para la carga. La relación de vueltas determina la relación de transformación de voltaje. Por ejemplo, si la relación de vueltas es 1:10, un voltaje primario de 1000 voltios resultaría en un voltaje secundario de 100 voltios.
Los transformadores de tipo seco utilizan materiales aislantes sólidos, como resina epoxi o resina fundida, para proporcionar aislamiento eléctrico entre los devanados y otros componentes. Estos materiales tienen excelentes propiedades dieléctricas, lo que garantiza un funcionamiento seguro. El calor generado durante el funcionamiento se disipa a través de la superficie del transformador mediante convección natural o enfriamiento por aire forzado, generalmente facilitado por aletas o bobinas de enfriamiento.
Como cualquier transformador, los transformadores de tipo seco presentan algunas pérdidas de potencia durante el funcionamiento. Estas pérdidas incluyen pérdidas en el cobre (debido a la resistencia de los devanados) y pérdidas en el núcleo (debido a histéresis y corrientes parásitas). Ryan se esfuerza por optimizar el diseño del transformador para minimizar estas pérdidas y mejorar la eficiencia general.
Los transformadores de tipo seco proporcionan aislamiento eléctrico entre los devanados de entrada y salida. También exhiben regulación de carga, lo que significa que pueden mantener niveles de voltaje de salida relativamente estables incluso con condiciones de carga variables.
¿Cuál es el voltaje de un transformador tipo seco?
El voltaje de un transformador de tipo seco puede variar ampliamente según su aplicación y requisitos específicos. Los transformadores de tipo seco están disponibles en una variedad de clasificaciones de voltaje para adaptarse a diferentes sistemas eléctricos y niveles de voltaje. A continuación se muestran algunas clasificaciones de voltaje comunes para transformadores de tipo seco:
1.Bajo voltaje (BT): Los transformadores de tipo seco diseñados para aplicaciones de bajo voltaje generalmente tienen voltajes primarios que van desde unos pocos cientos de voltios hasta unos pocos miles de voltios. El voltaje secundario puede ser significativamente menor, dependiendo de la relación de transformación de voltaje deseada.
2.Medio voltaje (MT): Los transformadores de tipo seco utilizados en aplicaciones de media tensión están diseñados para manejar niveles de voltaje más altos. Los voltajes primarios pueden variar desde unos pocos miles de voltios hasta decenas de miles de voltios, mientras que el voltaje secundario suele ser más bajo, dependiendo de la relación de transformación requerida.
3.Alto voltaje (HV): Los transformadores de tipo seco diseñados para aplicaciones de alto voltaje son capaces de manejar voltajes primarios muy altos. El voltaje primario puede variar desde decenas de miles de voltios hasta varios cientos de miles de voltios. La tensión secundaria es menor, dependiendo de la relación de transformación.
¿Se pueden utilizar transformadores de tipo seco en el exterior?
Sí, los transformadores de tipo seco se pueden utilizar en exteriores, pero se deben tener en cuenta ciertas consideraciones para garantizar su funcionamiento adecuado y su longevidad. Aquí hay algunos factores a considerar al usar transformadores de tipo seco en exteriores:
1.Caja: Los transformadores de tipo seco utilizados en exteriores deben alojarse en cajas protectoras resistentes a la intemperie. Estos gabinetes protegen el transformador de elementos ambientales como lluvia, nieve, polvo y luz solar directa. Los gabinetes deben tener clasificaciones de protección de ingreso (IP) adecuadas para evitar que entre agua y objetos extraños al transformador.
2.Ventilación: Una ventilación adecuada es esencial para que los transformadores de tipo seco disipen el calor de manera efectiva. Los recintos exteriores deben diseñarse para facilitar el flujo de aire adecuado y evitar el sobrecalentamiento. El recinto debe tener aberturas de ventilación o ventiladores para garantizar una refrigeración suficiente, especialmente en zonas con temperaturas ambiente elevadas.
3.Condiciones ambientales: Los transformadores de tipo seco utilizados en exteriores deben diseñarse y clasificarse para soportar las condiciones ambientales específicas del lugar de instalación. Esto incluye considerar factores como temperaturas extremas, humedad, exposición al agua salada y atmósferas corrosivas. Es posible que se requieran recubrimientos o materiales especiales para mejorar la resistencia del transformador a estas condiciones.
4.Montaje y cimentación: el montaje y la cimentación adecuados son cruciales para las instalaciones en exteriores. El transformador debe montarse de forma segura sobre una superficie estable y nivelada para garantizar la estabilidad y evitar vibraciones o movimientos. También se debe proporcionar una conexión a tierra adecuada para garantizar la seguridad eléctrica.
5.Aislamiento y protección: Los transformadores de tipo seco utilizados en exteriores deben tener sistemas de aislamiento robustos para resistir el ambiente exterior y la posible entrada de humedad. El transformador debe diseñarse para cumplir con la clase de aislamiento necesaria y soportar los voltajes nominales especificados.
6.Accesibilidad y mantenimiento: Los transformadores de tipo seco exteriores deben ser fácilmente accesibles para inspección, mantenimiento y posibles reparaciones. El gabinete debe permitir un acceso seguro y conveniente a terminales, sistemas de enfriamiento y otros componentes.
¿Los transformadores de tipo seco tienen ventiladores?

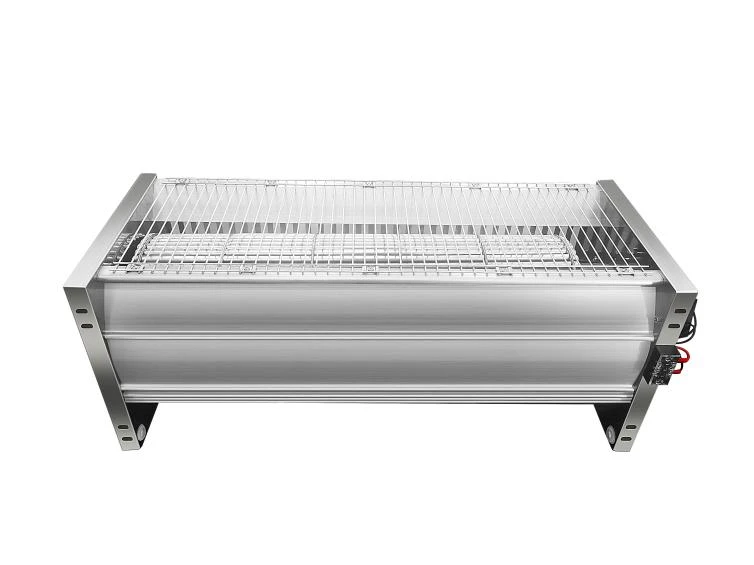

Los transformadores de tipo seco pueden tener ventiladores o sistemas de refrigeración por aire forzado, pero no es una característica universal. La inclusión de ventiladores o refrigeración por aire forzado depende del diseño específico y los requisitos del transformador. Aquí hay algunos puntos a considerar:
1.Enfriamiento por convección natural: algunos transformadores de tipo seco dependen de la convección natural para la disipación del calor. Estos transformadores están diseñados con aletas o bobinas de enfriamiento en la superficie exterior. El calor generado durante el funcionamiento aumenta de forma natural, creando un flujo de aire alrededor del transformador, lo que ayuda a la disipación del calor. El enfriamiento por convección natural no requiere ventiladores y se usa comúnmente en transformadores más pequeños y de baja potencia.
2.Enfriamiento por aire forzado: En transformadores de tipo seco más grandes o aquellos con potencias nominales más altas, se puede emplear enfriamiento por aire forzado. Estos transformadores están equipados con ventiladores o sopladores que hacen circular aire activamente sobre las aletas o serpentines de enfriamiento. Los ventiladores mejoran el proceso de transferencia de calor al aumentar el flujo de aire, mejorando así la eficiencia de enfriamiento del transformador. La refrigeración por aire forzado es particularmente beneficiosa en aplicaciones donde el transformador necesita manejar cargas más altas u operar en entornos con temperaturas ambiente elevadas.
La decisión de incluir un ventilador o un sistema de refrigeración por aire forzado depende de factores como la potencia nominal del transformador, los requisitos esperados de disipación de calor y las condiciones ambientales. Los transformadores utilizados en aplicaciones exigentes o con potencias nominales más altas a menudo incorporan refrigeración por aire forzado para garantizar una disipación de calor eficaz y mantener temperaturas de funcionamiento óptimas.
¿Cuáles son las pérdidas de un transformador tipo seco?
Los transformadores de tipo seco, al igual que otros transformadores, experimentan varios tipos de pérdidas durante su funcionamiento. Las pérdidas en un transformador de tipo seco se pueden clasificar en dos tipos principales: pérdidas en el cobre y pérdidas en el núcleo.
1.Pérdidas de cobre:Las pérdidas en el cobre ocurren debido a la resistencia de los devanados del transformador. Estas pérdidas se dividen a su vez en dos componentes:
a. Pérdidas óhmicas o I^2R: estas pérdidas resultan de la corriente que fluye a través de la resistencia de los devanados del transformador. Son directamente proporcionales al cuadrado de la corriente y normalmente se denominan pérdidas I^2R. Estas pérdidas se pueden minimizar utilizando conductores más grandes con menor resistencia o empleando materiales de mayor calidad en los devanados del transformador.
b. Pérdidas por corrientes de Foucault: Las corrientes de Foucault son corrientes circulantes inducidas en las partes conductoras del núcleo del transformador debido al campo magnético variable. Estas corrientes provocan la disipación de energía en forma de calor y comúnmente se minimizan mediante el uso de una construcción de núcleo laminado o apilado, donde el núcleo está formado por capas delgadas de hierro o acero aisladas entre sí.
2.Pérdidas principales:Las pérdidas en el núcleo del transformador se producen debido a dos factores principales:
a.Pérdidas por histéresis: Las pérdidas por histéresis resultan de la magnetización y desmagnetización repetidas del núcleo del transformador a medida que la corriente alterna fluye a través de los devanados. Estas pérdidas son causadas por la energía necesaria para realinear los dominios magnéticos en el material del núcleo y se minimizan mediante el uso de materiales magnéticos de alta calidad con características de baja pérdida por histéresis.
b.Pérdidas por corrientes parásitas: las corrientes parásitas inducidas en el núcleo del transformador también contribuyen a las pérdidas del núcleo. Estas pérdidas son similares a las pérdidas por corrientes parásitas en los devanados y se pueden minimizar utilizando una construcción de núcleo laminado o apilado.
Las pérdidas totales en un transformador de tipo seco son la suma de las pérdidas del cobre y las pérdidas del núcleo. Los fabricantes de transformadores proporcionan información sobre las pérdidas en las especificaciones de sus transformadores, generalmente expresadas como un porcentaje de la potencia nominal del transformador. Las pérdidas afectan la eficiencia del transformador, y mayores pérdidas dan como resultado una menor eficiencia.
Se realizan esfuerzos para optimizar el diseño y la construcción del transformador para reducir las pérdidas y mejorar la eficiencia general. Esto incluye seleccionar materiales de núcleo apropiados, optimizar los diseños de devanados y utilizar métodos de enfriamiento eficientes para disipar el calor generado por las pérdidas.
¿Los transformadores de tipo seco tienen aceite?
No, los transformadores tipo seco no contienen aceite. Están diseñados para funcionar sin necesidad de líquido refrigerante o medio aislante como aceite. En cambio, los transformadores de tipo seco utilizan sistemas de aislamiento sólido, generalmente hechos de materiales como resina epoxi o resina fundida, para proporcionar aislamiento eléctrico y disipación de calor.
La ausencia de aceite en los transformadores de tipo seco los hace adecuados para diversas aplicaciones donde la presencia de líquidos inflamables no es deseable o representa un riesgo para la seguridad. Se utilizan comúnmente en edificios, instalaciones comerciales y entornos industriales donde la seguridad contra incendios y las preocupaciones ambientales son consideraciones importantes. Los transformadores de tipo seco también se prefieren en lugares donde el acceso para mantenimiento puede ser limitado o donde el riesgo de fuga de aceite podría causar daños o interrupciones importantes.
¿Cuál es el riesgo de incendio del transformador de tipo seco?
Si bien generalmente se considera que los transformadores de tipo seco tienen un menor riesgo de incendio en comparación con los transformadores llenos de aceite, no son completamente inmunes a los riesgos de incendio. El riesgo de incendio asociado con los transformadores de tipo seco es relativamente menor debido a la ausencia de aceite inflamable como refrigerante.
Sin embargo, todavía existen factores potenciales que pueden contribuir a los riesgos de incendio en transformadores de tipo seco:
1.Sobrecalentamiento: si un transformador de tipo seco se somete a un calor excesivo debido a sobrecarga, mala ventilación u otros factores, puede provocar la degradación del aislamiento y potencialmente provocar un incendio.
2.Falla de aislamiento: con el tiempo, los materiales de aislamiento utilizados en los transformadores de tipo seco pueden deteriorarse, lo que provoca una rotura del aislamiento y la posibilidad de formación de arcos o cortocircuitos, que pueden encender los materiales circundantes.
3.Contaminantes: El polvo, la suciedad o las partículas conductoras pueden acumularse en los devanados del transformador, creando vías potenciales para la formación de arcos eléctricos y aumentando el riesgo de incendio.
4. Instalación o mantenimiento inadecuados: la instalación incorrecta, el espacio libre inadecuado, la conexión a tierra inadecuada o el descuido del mantenimiento de rutina pueden contribuir al riesgo de incendio en los transformadores de tipo seco.
Para mitigar el riesgo de incendio asociado con los transformadores de tipo seco, es esencial seguir las pautas de instalación adecuadas, garantizar una ventilación y refrigeración adecuadas, realizar inspecciones y mantenimiento periódicos y cumplir con los límites de carga recomendados. Además, la utilización de sistemas de detección y extinción de incendios en instalaciones de transformadores puede mejorar aún más las medidas de seguridad.
¿Cuál es la eficiencia del transformador tipo seco?
La eficiencia de un transformador de tipo seco puede variar dependiendo de varios factores, incluido su diseño, tamaño, condiciones de carga y el fabricante específico. Generalmente, se sabe que los transformadores de tipo seco tienen altos niveles de eficiencia.
Los transformadores de tipo seco suelen exhibir valores de eficiencia que oscilan entre el 95 y el 99 por ciento. Esto significa que pueden convertir energía eléctrica con pérdidas relativamente bajas. La eficiencia de un transformador se define como la relación entre la potencia de salida y la potencia de entrada, expresada como porcentaje. Por ejemplo, un transformador con una eficiencia del 98 por ciento significa que el 98 por ciento de la potencia de entrada se convierte con éxito en potencia de salida útil, mientras que el 2 por ciento restante se pierde en forma de calor.
Los niveles de eficiencia también pueden variar en diferentes condiciones de carga. Los transformadores tienden a tener una eficiencia óptima en o cerca de su carga nominal. A medida que la carga disminuye o aumenta más allá de la capacidad nominal, la eficiencia puede disminuir ligeramente debido a pérdidas adicionales asociadas con condiciones de sobrecarga o sin carga.
Es importante tener en cuenta que al seleccionar o especificar un transformador de tipo seco, la eficiencia es uno de los factores a considerar, pero también se deben tener en cuenta otros factores como la regulación de voltaje, la impedancia y el aumento de temperatura para garantizar que el transformador cumpla con los requisitos específicos. requisitos de la aplicación.
¿Cuál es la temperatura de funcionamiento de un transformador seco?
La temperatura de funcionamiento de un transformador de tipo seco generalmente depende de su clase de aislamiento, que determina el aumento de temperatura máximo permitido por encima de la temperatura ambiente. La clase de aislamiento se designa mediante un código de letras, como F, H o K.
A continuación se muestran algunas clases de aislamiento comunes y sus aumentos de temperatura máximos permitidos asociados:
1.Clase F (155 grados): Los transformadores con aislamiento Clase F están diseñados para tener un aumento de temperatura máximo permitido de 155 grados por encima de la temperatura ambiente. Esto significa que el punto más caliente de los devanados del transformador no debe exceder esta temperatura.
2.Clase H (180 grados): Los transformadores con aislamiento Clase H tienen un aumento de temperatura máximo permitido de 180 grados por encima de la temperatura ambiente. Pueden soportar temperaturas más altas en comparación con los transformadores de Clase F.
3.Clase K (220 grados): Los transformadores con aislamiento Clase K tienen el aumento de temperatura máximo permitido de 220 grados por encima de la temperatura ambiente. Están diseñados para funcionar a temperaturas aún más altas.
Vale la pena señalar que también se debe considerar la temperatura ambiente al determinar la temperatura de funcionamiento de un transformador de tipo seco. La temperatura ambiente es la temperatura del entorno donde está instalado el transformador. La temperatura de funcionamiento del transformador debe estar dentro de los límites especificados por su clase de aislamiento en las condiciones de temperatura ambiente dadas.
Al monitorear y controlar la temperatura de funcionamiento, es posible garantizar que el transformador funcione de manera segura y permanezca dentro de sus límites de temperatura especificados, maximizando así su vida útil y rendimiento.
¿Cuál es la diferencia entre un transformador seco y un transformador líquido?
La principal diferencia entre un transformador seco y un transformador líquido radica en los métodos de enfriamiento y aislamiento utilizados en cada tipo.
1.Método de enfriamiento:
● Transformador seco: Los transformadores de tipo seco utilizan aire como medio de enfriamiento. Dependen de la convección natural o la circulación de aire forzada para disipar el calor generado durante el funcionamiento. No requieren refrigerante líquido como aceite o dieléctrico líquido.
● Transformador líquido: Los transformadores líquidos, también conocidos como transformadores llenos de aceite, utilizan un refrigerante líquido, generalmente aceite mineral o, menos comúnmente, otros líquidos dieléctricos como silicona o ésteres sintéticos. El refrigerante líquido circula a través del núcleo y los devanados del transformador, eliminando el calor y proporcionando enfriamiento.
2.Método de aislamiento:
● Transformador seco: Los transformadores de tipo seco emplean sistemas de aislamiento sólido hechos de materiales como resina epoxi o resina fundida. Estos materiales aislantes sólidos proporcionan aislamiento eléctrico y soportan los devanados, al tiempo que contribuyen a la disipación del calor.
● Transformador líquido: Los transformadores líquidos utilizan aceite u otros líquidos dieléctricos como refrigerante y medio aislante. El aceite rodea y sumerge los devanados, proporcionando aislamiento eléctrico y refrigeración eficiente. El dieléctrico líquido mejora el rendimiento del aislamiento y ayuda a gestionar el calor generado durante el funcionamiento.
En resumen, los transformadores secos utilizan aire para refrigeración y materiales aislantes sólidos, mientras que los transformadores líquidos utilizan aceite u otros líquidos dieléctricos tanto para refrigeración como para aislamiento. Los transformadores secos se utilizan normalmente en aplicaciones donde la seguridad contra incendios, las preocupaciones ambientales o la accesibilidad al mantenimiento son factores importantes. Los transformadores líquidos, por otro lado, se emplean comúnmente en diversas aplicaciones de distribución de energía y de alta potencia donde se requieren niveles de voltaje más altos, mayor capacidad y enfriamiento eficiente.
